Bienvenido a
¿Qué aprenderás aquí?
✅ Cómo crear archivos listos para corte láser sin necesidad de software avanzado.
✅ Cómo optimizar el uso del material para reducir desperdicios.
✅ Cómo generar engranes, cajas y rompecabezas personalizados.
✅ Comparaciones entre herramientas para elegir la mejor opción según tus necesidades.

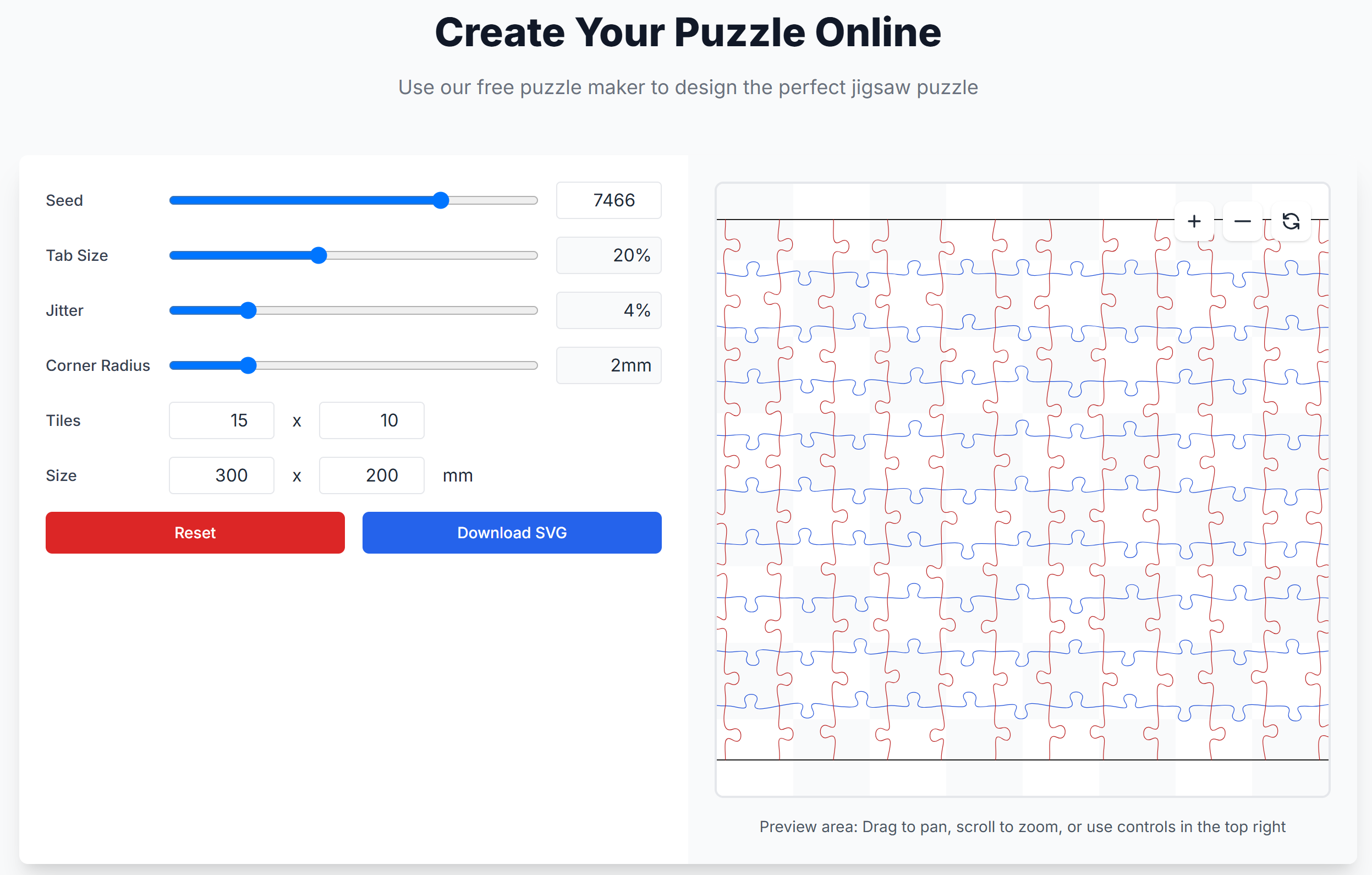

Jigsaw make:
Crea Rompecabezas Personalizados
¿Qué es Jigsaw make?
Es una herramienta que permite generar rompecabezas en formatos SVG y DXF, listos
para ser cortados con láser. Puedes personalizar el número de piezas, su forma y el tamaño del rompecabezas.
¿Para qué sirve?
✅ Crear rompecabezas personalizados en madera o acrílico.
✅ Fabricar productos educativos o promocionales.
✅ Personalizar souvenirs con nombres o imágenes grabadas.
Cómo usarlo paso a paso
1️⃣ Sube tu imagen o define el tamaño del rompecabezas.
2️⃣ Ajusta la cantidad de piezas y su forma.
3️⃣ Descarga el archivo en formato SVG o DXF.
4️⃣ Carga el diseño en tu software de corte láser y comienza a producir.
🔗 Enlace a la herramienta: Jigsaw make

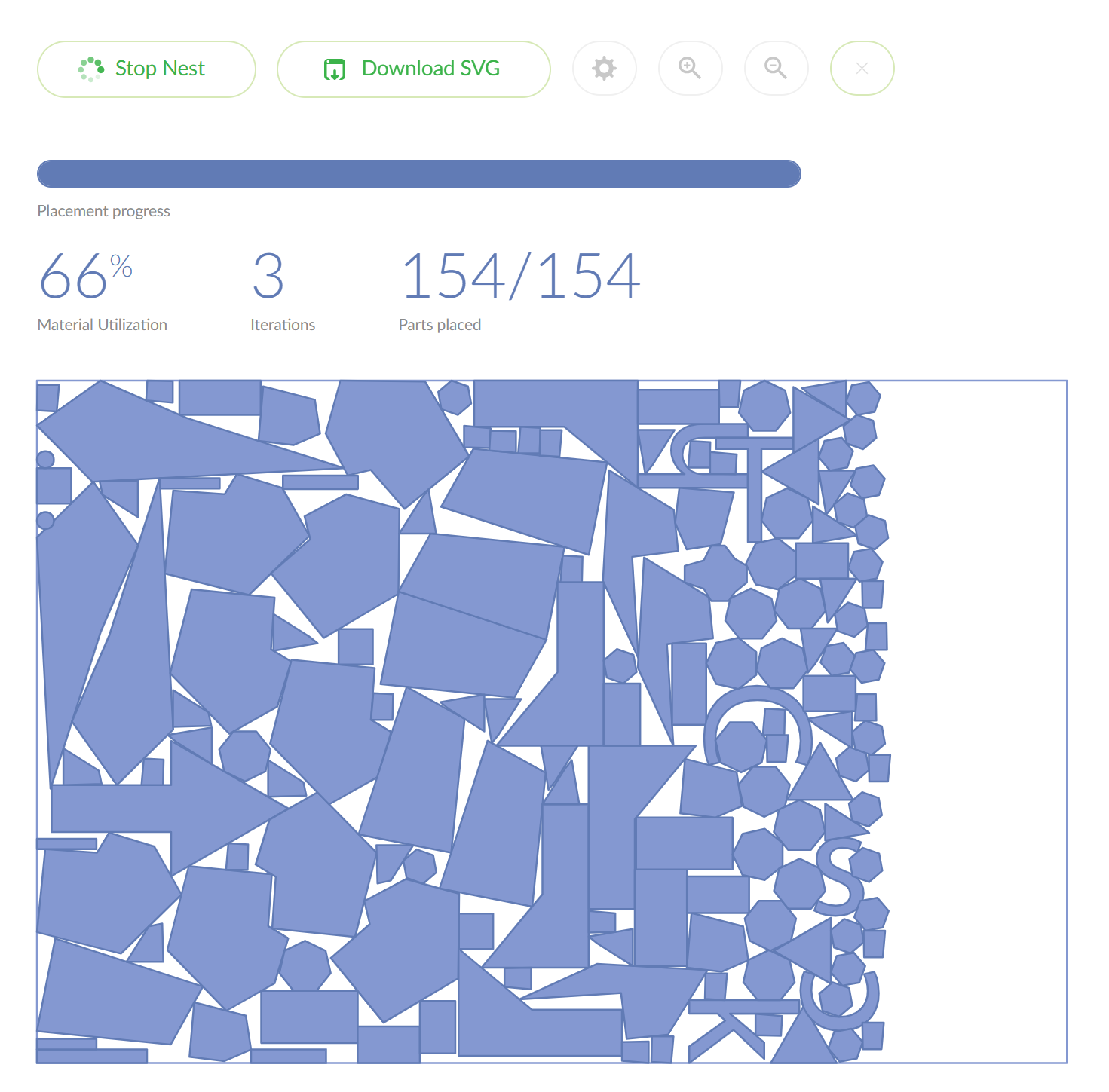

SVGnest:
Optimiza el Uso del Material
¿Qué es SVGnest?
Es una herramienta de anidamiento (nesting) que acomoda las piezas en la hoja de material para minimizar el desperdicio.
¿Para qué sirve?
✅ Maximizar el uso del material en cada corte.
✅ Reducir costos al minimizar desperdicios.
✅ Ahorrar tiempo al organizar automáticamente las piezas.
Cómo usarlo paso a paso
1️⃣ Carga tu archivo SVG con las piezas a cortar.
2️⃣ Configura los parámetros de separación y optimización.
3️⃣ Ejecuta el proceso de anidamiento y revisa el resultado.
4️⃣ Descarga el archivo optimizado y envíalo a tu máquina de corte láser.
🔗 Enlace a la herramienta: SVGnest

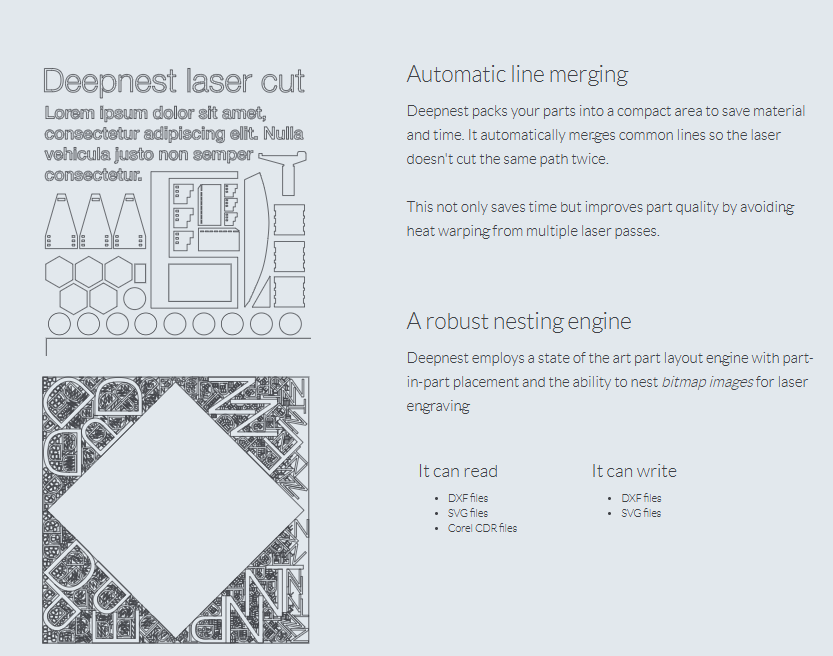

Deepnest.io:
Optimización Inteligente del Material en Corte LáserVGnest:
¿Qué es Deepnest.io?
Deepnest.io es una herramienta gratuita de anidamiento automático (nesting) que permite organizar piezas dentro de una hoja de material para maximizar el aprovechamiento del espacio y reducir desperdicios en el corte láser.
Es una opción potente para quienes buscan optimizar el uso del material de forma automática, sin necesidad de ajustar manualmente las piezas en un software de diseño.
🔹 Tipo de herramienta: Software de optimización de material
🔹 Compatible con: Archivos SVG, DXF y EPS
🔹 Disponible para: Windows, macOS y Linux
🔹 Costo: Gratuito
¿Para qué sirve?
✅ Minimizar el desperdicio de material: Organiza las piezas en la hoja para aprovechar mejor el espacio.
✅ Ahorrar costos de producción: Al reducir desperdicio, se disminuyen los gastos en materia prima.
✅ Automatizar la disposición de las piezas: No necesitas acomodarlas manualmente en Illustrator, CorelDRAW o Inkscape.
✅ Trabajar con formatos estándar: Compatible con SVG, DXF y EPS, los más utilizados en corte láser.
Cómo usarlo paso a paso
1️⃣ Descarga e instalación
🔹 Ve al sitio oficial y descarga la versión para tu sistema operativo:
🔗 Descargar Deepnest.io
🔹 Instala el software siguiendo las instrucciones de tu sistema.
2️⃣ Importa tu archivo de diseño
🔹 Abre Deepnest.io y haz clic en "Import".
🔹 Selecciona un archivo SVG, DXF o EPS con las piezas a acomodar.
📌 Consejo: Si el archivo contiene múltiples capas o líneas, asegúrate de limpiarlo antes de importarlo.
3️⃣ Configura los parámetros de optimización
🔹 Ajusta la distancia entre piezas para evitar que se toquen.
🔹 Define la cantidad de copias que deseas generar.
🔹 Activa la opción de "Merge lines" si deseas fusionar cortes compartidos entre piezas.
📌 Consejo: Si trabajas con materiales delicados, deja un margen entre piezas para evitar quemaduras o deformaciones.
4️⃣ Ejecuta la optimización y revisa los resultados
🔹 Presiona el botón "Start Nesting" para que el software acomode las piezas automáticamente.
🔹 Verás cómo Deepnest reorganiza las formas para maximizar el uso del material.
📌 Consejo: Si no te gusta la disposición generada, puedes volver a ejecutar el proceso o ajustar los parámetros.
5️⃣ Descarga el archivo optimizado
🔹 Una vez conforme con la distribución, guarda el archivo haciendo clic en "Export".
🔹 Selecciona el formato de salida: SVG, DXF o EPS, según lo que use tu software de corte.
📌 Consejo: Verifica que las líneas de corte tengan el grosor correcto antes de enviarlo a la máquina láser.
🔗 Enlace a la herramienta: Deepnest

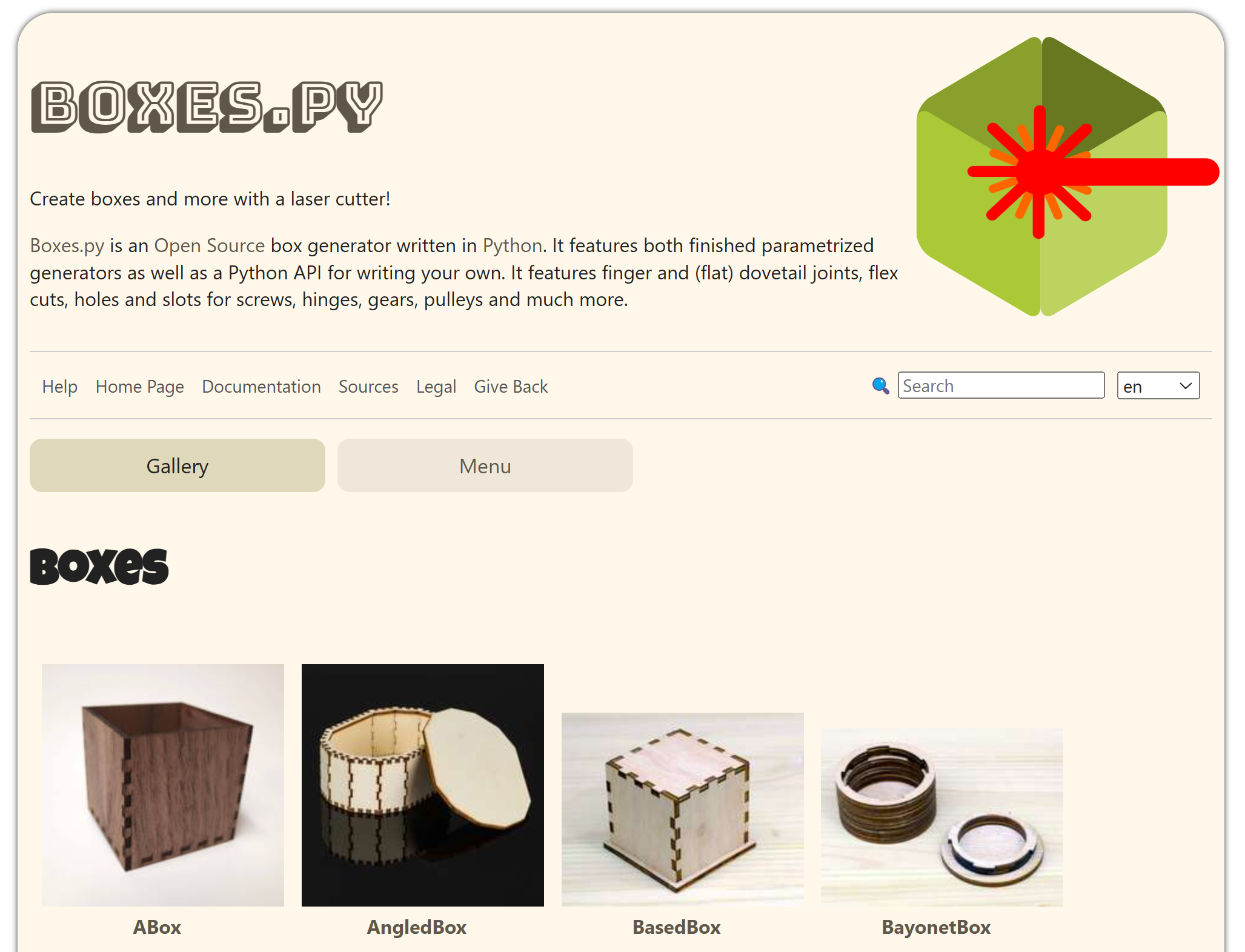

Boxes.py:
Genera Cajas con Ensamblaje Perfecto
¿Qué es Boxes.py?
Es un generador de cajas paramétricas que permite diseñar estructuras listas para corte láser con ensamblaje sin adhesivos.
¿Para qué sirve?
✅ Crear cajas personalizadas con medidas exactas.
✅ Diseñar organizadores, empaques y compartimentos.
✅ Adaptar el diseño según el grosor del material.
Cómo usarlo paso a paso
1️⃣ Selecciona el tipo de caja que deseas generar.
2️⃣ Define las dimensiones y el grosor del material.
3️⃣ Descarga el archivo en formato SVG o DXF.
4️⃣ Importa el diseño en tu software de corte y realiza el trabajo.
🔗 Enlace a la herramienta: Boxes.py

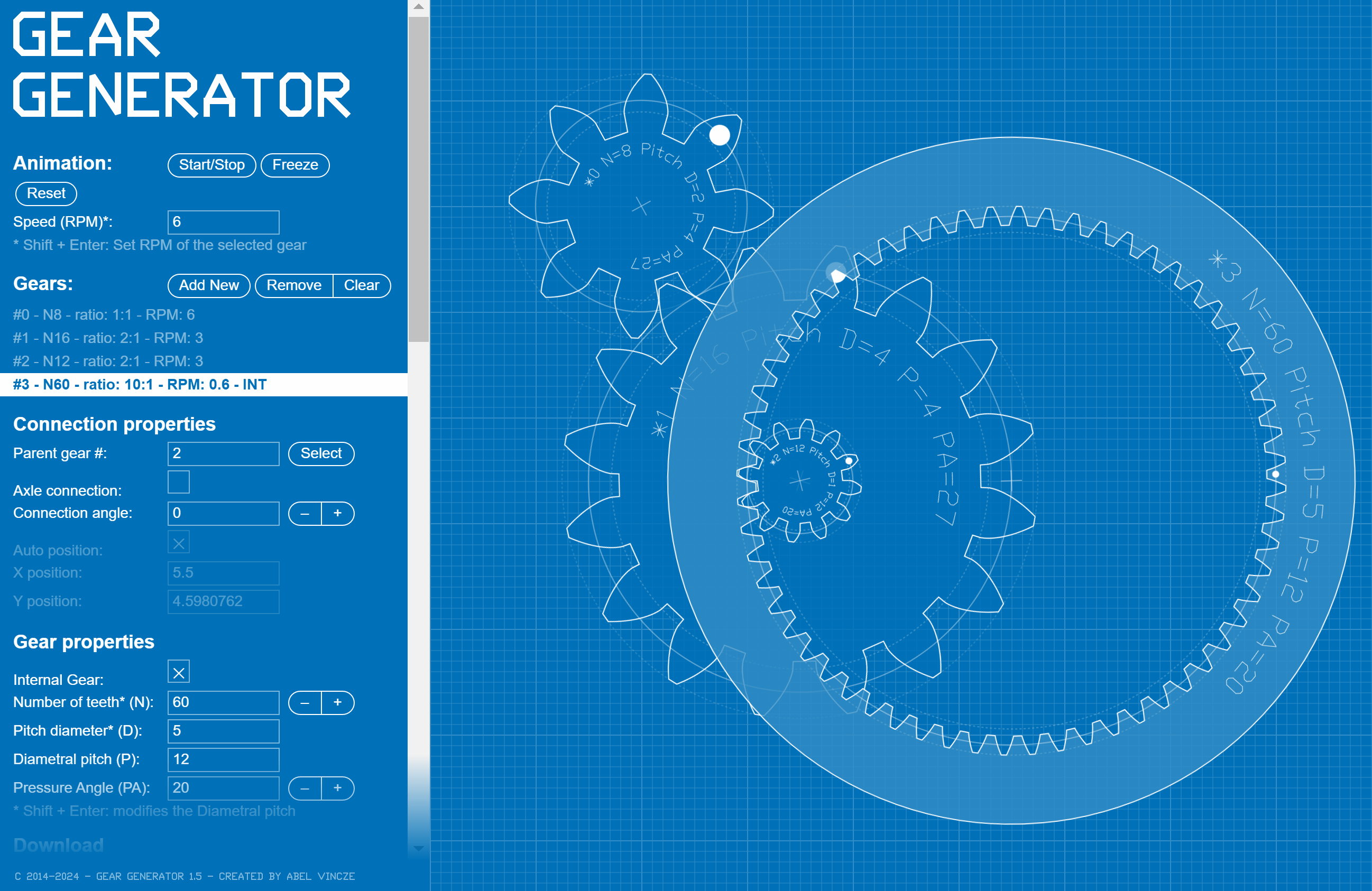

Gear Generator:
Crea Engranajes Funcionales
¿Qué es Gear Generator?
Es una herramienta para diseñar engranajes con parámetros personalizables, listos para corte láser o impresión 3D.
¿Para qué sirve?
✅ Crear engranajes funcionales para proyectos mecánicos.
✅ Diseñar piezas personalizadas para mecanismos de precisión.
✅ Generar archivos en DXF o SVG listos para corte.
Cómo usarlo paso a paso
1️⃣ Define el número de dientes y el tamaño del engranaje.
2️⃣ Ajusta el módulo y el diámetro del eje central.
3️⃣ Descarga el archivo vectorial en DXF o SVG.
4️⃣ Córtalo en madera o acrílico y úsalo en tus proyectos mecánicos.
🔗 Enlace a la herramienta: Gear Generator

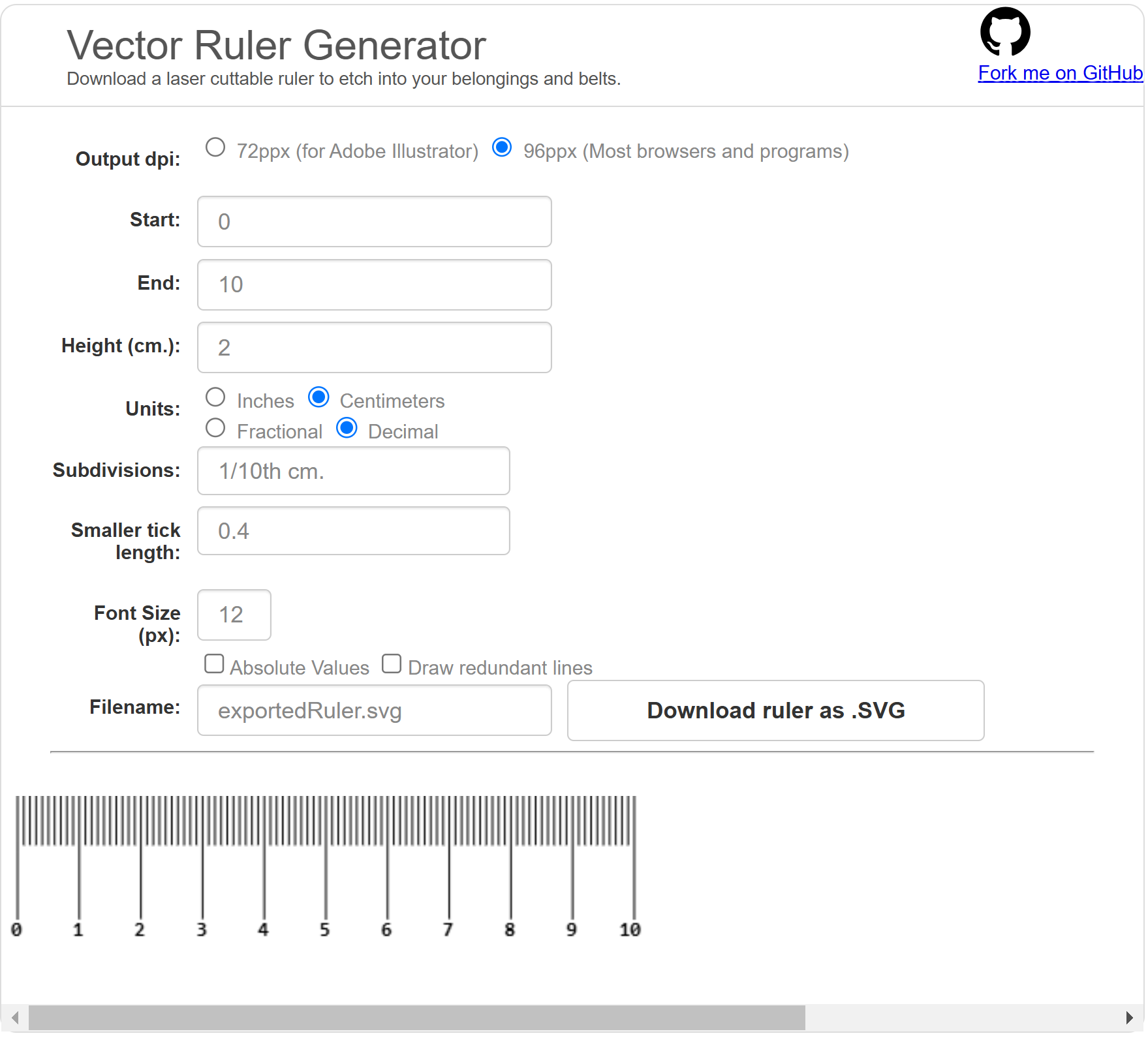

Vector Ruler Generator:
Genera Reglas Personalizadas
¿Qué es Vector Ruler Generator?
Es una herramienta que permite generar archivos de reglas de medición para corte láser.
¿Para qué sirve?
✅ Crear reglas personalizadas en pulgadas o centimetros
✅ Fabricar herramientas de medición para carpintería o diseño.
✅ Generar archivos SVG y DXF listos para corte.
Cómo usarlo paso a paso
1️⃣ Define la longitud y el grosor de la regla.
2️⃣ Personaliza la escala de medición.
3️⃣ Descarga el archivo en formato vectorial.
4️⃣ Corta la regla en acrílico o madera y úsala en tus proyectos.
🔗 Enlace a la herramienta: Vector Ruler Generator
CNCFile
Archivos Listos para Corte Láser
¿Qué es CNCFile?
CNCFile es una plataforma que ofrece archivos gratuitos y premium en formatos compatibles con máquinas CNC y láser. Encontrarás diseños de muebles, plantillas decorativas y más.
¿Para qué sirve?
✅ Acceder a miles de archivos gratuitos y premium para corte láser.
✅ Ahorrar tiempo en la creación de diseños desde cero.
✅ Encontrar inspiración para nuevos productos y proyectos
Cómo usarlo paso a paso
1️⃣ Ingresa a la web de CNC File.
2️⃣ Explora la biblioteca de archivos y elige el que necesitas.
3️⃣ Descarga el archivo en el formato adecuado para tu máquina.
4️⃣ Importa el diseño en tu software de control láser y comienza el corte.
🔗 Enlace a la herramienta: Cncfile
Template Maker:
Cajas de Cartón Personalizadas
¿Qué es Template Maker?
Template Maker es una herramienta que permite generar diseños de cajas de cartón para corte láser o impresión
¿Para qué sirve?
✅ Crear empaques personalizados para productos.
✅ Generar cajas de regalo o embalaje con diseños únicos.
✅ Adaptar el diseño a las medidas específicas de cada producto.
Cómo usarlo paso a paso
1️⃣ Selecciona el tipo de caja que deseas fabricar.
2️⃣ Ajusta las dimensiones y detalles del diseño.
3️⃣ Descarga el archivo en SVG, DXF o PDF.
4️⃣ Usa el diseño para corte láser o impresión.
🔗 Enlace a la herramienta: TEMPLATEMAKER

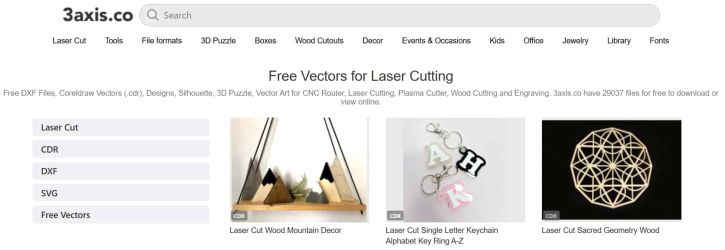

3Axis:
Biblioteca de Diseños para Corte Láser
¿Qué es 3Axis?
3Axis es una plataforma que ofrece miles de diseños en formato DXF, SVG y CDR listos para ser usados en máquinas de corte láser, CNC y otros equipos de fabricación digital.
¿Para qué sirve?
✅ Descargar archivos listos para corte sin necesidad de diseñar desde cero.
✅ Encontrar plantillas para proyectos de decoración, mobiliario, arte y más.
✅ Ahorrar tiempo en la creación de nuevos productos personalizables.
Cómo usarlo paso a paso
1️⃣ Visita la web de 3Axis.
2️⃣ Usa la barra de búsqueda para encontrar diseños de corte láser.
3️⃣ Descarga el archivo en formato DXF, SVG o CDR.
4️⃣ Carga el diseño en tu software de corte y ajusta los parámetros.
5️⃣ Envía el diseño a tu máquina láser y produce el proyecto.
🔗 Enlace a la herramienta: 3Axis

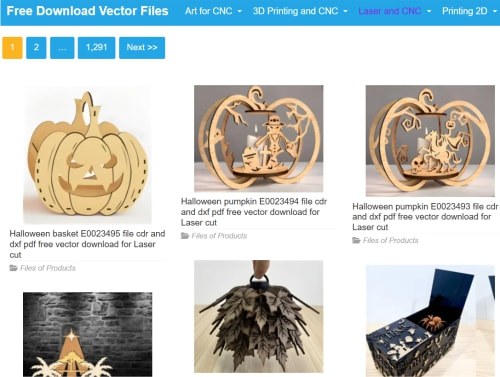

Ameede:
Biblioteca de Diseños y
Plantillas para Corte Láser
¿Qué es Ameede?
Ameede es una plataforma en línea que ofrece una gran variedad de archivos en formato DXF, SVG, CDR y AI, ideales para corte láser, CNC y otros procesos de fabricación digital. Cuenta con diseños para muebles, decoración, arte, juguetes y mucho más.
¿Para qué sirve?
✅ Descargar archivos listos para cortar sin necesidad de diseñar desde cero.
✅ Explorar plantillas para productos comerciales y decorativos.
✅ Ahorrar tiempo en la creación de nuevos proyectos de personalización.
Cómo usarlo paso a paso
1️⃣ Accede a la web de Ameede.
2️⃣ Explora las categorías o usa la barra de búsqueda para encontrar diseños de corte láser.
3️⃣ Descarga el archivo en el formato que necesites (DXF, SVG, CDR, AI).
4️⃣ Importa el diseño a tu software de corte y ajusta los parámetros según tu material.
5️⃣ Envía el archivo a tu máquina láser y empieza a cortar.
🔗 Enlace a la herramienta: Ameede
